板式換熱器結構原理：

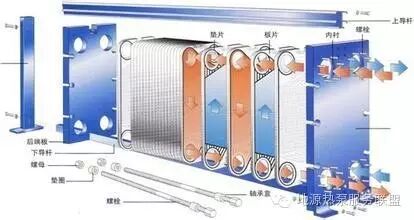

可拆卸板式換熱器是由許多沖壓有波紋薄板按一定間隔，四周通過墊片密封，并用框架和壓緊螺旋重疊壓緊而成，板片和墊片的四個角孔形成了流體的分配管和匯集管，同時又合理地將冷熱流體分開，使其分別在每塊板片兩側的流道中流動，通過板片進行熱交換。板式換熱器理論研究、產品制造都在不斷發展，市場上新型換熱器層出不窮，其應用也日漸廣泛。

板式換熱器選型時應注意哪些？

1板型選擇

板片型式或波紋式應根據換熱場合的實際需要而定。對流量大允許壓降小的情況，應選用阻力小的板型，反之選用阻力大的板型。根據流體壓力和溫度的情況，確定選擇可拆卸式，還是釬焊式。確定板型時不宜選擇單板面積太小的板片，以免板片數量過多，板間流速偏小，傳熱系數過低，對較大的換熱器更應注意這個問題。

 2流程和流道的選擇

流程指板式換熱器內一種介質同一流動方向的一組并聯流道，而流道指板式換熱器內，相鄰兩板片組成的介質流動通道。一般情況下，將若干個流道按并聯或串聯的費那個是連接起來，以形成冷、熱介質通道的不同組合。

流程組合形式應根據換熱和流體阻力計算，在滿足工藝條件要求下確定。盡量使冷、熱水流道內的對流換熱系數相等或接近，從而得到******的傳熱效果。因為在傳熱表面兩側對流換熱系數相等或接近時傳熱系數獲得較大值。雖然板式換熱器各板間流速不等，但在換熱和流體阻力計算時，仍以平均流速進行計算。由于“U”形單流程的接管都固定在壓緊板上，拆裝方便。

3壓降校核

在板式換熱器的設計選型使，一般對壓降有一定的要求，所以應對其進行校核。如果校核壓降超過允許壓降，需重新進行設計選型計算，直到滿足工藝要求為止。遠望BR型板式換熱器，具有換熱效率高，物料流阻損失小，結構緊湊，溫度控制靈敏、操作彈性大，裝拆方便，使用壽命長等特點，是目前國內*********的高效節能換熱設備。

板式換熱器設計計算中應注意的一些問題：

板式換熱器傳熱計算基本公式為：Q=KFΔtm，式中：Q為換熱量(W)，Q=G(i1一i2)，G為質量流量(kg/s)，i1、i2為流體進、出口的焓值。
(2)K為傳熱系數(W／m2℃)，K=(1/ac+1/ah+Rp+Rh+Rco1+Rco2)-1
其中ab.ah為熱、冷流體側換熱系數(W/m2·℃)，當給定流速w時，可根據廠家提供的準則關系式得出；Rp為板片熱阻(m2.℃/W)；Rh、Rc為熱、冷流體側污垢熱阻(m2.℃/w)；
Rco1、Rco2為涂層熱阻(m2.℃/W)。
(3)F為有效傳熱面積(m2)，如樣本未特殊注明，均指成型板減去導流、密封等部分的面積，不是設想的展平面積。K和a均以此面積為基準。
(4)△tm為有效傳熱面積溫差(℃)，△tm=Ψ△tN，因為溫差修正系數，它隨玲、熱流體相對流動方向的不同而異。△tN為對數平均溫差。

在利用上式進行設計和校核計算時，應注意以下幾個主要參數的取值問題：
①△tm值
由于國內外廠家在板形設計上有差異，一次成型工藝水乎有區別，導致分流均勻程度不同，故換熱效率有高低之分。據有關資料介紹，國外板式換熱器的最小對數平均溫差標準規定為1℃，而我國為3℃，但許多廠家已突破這一點，據說可以達1.5℃，即△tm=2℃。這樣可以減少換熱面積，節省換熱設備投資，但相應地要提高空調系統末端設備的型號，又增加了投資。因此，溫差的選取，應進行綜合技術經濟分析．但對冷凍水系統而言，應控制在1.5～2℃范圍內。
②水流速W
據有關資料介紹，換熱面積的多少與速度的06～0．9次冪成正比．而功率消耗則與速度的3次冪成正比。可見，低速可以節能，減少運行費用。但過分低的流速將導致傳熱系
數的大幅度下降，換熱面積的增加，初投資加大。因此，從理論上講，板式換熱器應存在一個******流速問題，即在此流速下其初投資和運行費用最小。經實踐證明，一般水流速控制
在0.2～0.6m／s為宜。對于高溫水的集中供熱系統，一般外網留給換熱站的允許壓降為30—50kPa．所在板式換熱器的計算中，一次側熱媒側流速應控制在0.2～0.4m／s的范圍內。
③污垢熱阻R
板式換熱器的污垢熱阻，比普通的殼管式換熱器的污垢熱阻小，這主要是由于傳熱板的凹凸不平，流體在流道中易形成紊流，流體中的固體顆粒難以沉積；在結構上，殼管式換熱器在殼體與折流板連接處流體有停留空間，板式換熱器沒有這樣的停留空間；板式換熱器表面光滑，有時好似鏡面：由于板面薄、耐腐蝕強，不易產生沉積，板式換熱器沒有死區，滯留量小，可以報方便地進行拆卸清洗或化學清洗。板式換熱器的污垢熱阻無論在什么情況下，均不會超過0.00014m.℃／W。
④壁溫計算
在計算換熱系數時，為了確定液體的粘度或溫差，必須知道板片的壁面溫度。一般壁面溫度可采用試算法確定，具體步驟如下：
(1)根據玲、熱流體的溫度，假定一側壁溫；
(2)由準則關系式求該側換熱系數
(3)由公式q。=a1(t1—tw1)計算該側單位面積上的換熱量ql；
(4)根據板片的熱阻Rp用公式：tw2=tw1-q1Rp計算另一側壁溫tw2；
(5)由準則關系式求出另一側換熱系數a2；
(6)由公式q2=a2（tw2-t2）計算另一單位面積換熱量q2，如果假定的壁溫正確，則應有q1=q2；若q1≠q2，則應重新假定壁溫再進行計算，直至q1與q2基本相當為止。
為了準確快速．可用計算機計算；也可用圖解法計算，即假定多個壁溫，把計算出的q1與q2畫成圖，其中q1與q2相交點即為壁溫。
